Hai sobat, kali ini saya akan melanjutkan kegiatan saya membuat simulasi layanan VOIP di Cisco Packet Tracer
A. Pengertian
Packet tracer adalah simulator alat-alat jaringan Cisco yang sering digunakan sebagai media pembelajaran dan pelatihan, dan juga dalam bidang penelitian simulasi jaringan komputer. Program ini dibuat oleh Cisco System dan disediakan gratis untuk fakultas, siswa dan alumni yang telah berpartisipasi di Cisco Networking Academy. Tujuan utama cisco paket tracer adalah untuk menyediakan alat bagi siswa dan pengajar agar dapat memahami prinsip jaringan komputer dan juga membangun skill di bidang alat-alat jaringan Cisco.

VoIP atau Voice over Internet Protocol adalah sebuah metode dan gabungan dari beberapa penggunaan perangkat teknologi untuk mentransfer data suara dan data multimedia lain melalui jaringan internet. Istilah lain yang mewakili VoIP antara lain Telepon IP, Telepon Internet, Voice over Broadband  (VoBB), Telepon Broadband, IP communications, dan Broadband Phone. Voice over Internet Protocol adalah teknologi yang memungkinkkan percakapan suara jarak jauh melalui media internet. Data suara diubah menjadi kode digital dan dialirkan melalui jaringan yang mengirimkan paket-paket data, dan bukan lewat sirkuit analog telepon biasa.
sumber: wikipedia id

B. Latar Belakang
Latar belakang saya membuat simulasi layanan voip ini untuk memberikan gambaran bagaimana topologi layanan voip, kemudian memberikan gambaran bagaimana alur layanan voip yang terjadi. Bagaimana laptop bisa berkomunikasi dengan ip phone, bahkan menggunakan analog phone sekalipun yang harus menggunakan voip adapter.

C. Alat dan Bahan
1. Laptop
2. Cisco packet tracer

D. Maksud dan Tujuan
Tujuan membuat simulasi layanan voip ini supaya bisa membuat layanan voip dan paham betul alur layanan voip serta cara kerjanya. Jadi disini tidak hanya bisa membuat layanan voip,namun juga bisa memahami betul alur yang terjadi pada layanan voip.

E. Tahapan Pelaksanaan Kegiatan
1. Persiapkan kebutuhan seperti berikut :
  • 1 router
  • 1 switch
  • 1 pc
  • 1 laptop
  • 1 ip phone
  • 1 voip adapter (home voip)
  • 1 analog phone
2.Buat topologi seperti ini, atau yang lain sesuai dengan topologi yang akan anda buat.
Keterangan :
  1. Hubungkan pc, laptop, ip phone dan voip adapter ke switch dengan menggunakan kabel staright.
  2. Hubungkan analog phone dengan voip adapter dengan menggunakan kabel phone
  3. Analog phone tidak mempunyai port untuk RJ-45 maka kita butuhkan perantara voip adapter
  4. Hubungkan switch ke router dengan kabel straight.
3. Kita klik pada ip phone, lalu kita hubungkan kabel yang bawah ke device yang atas dengan cara di drop kabel tersebut seperti gambar dibawah ini
4.Kita lakukan konfigurasi pada router sesuai dengan topologi yang telah disiapkan.
  1. Kita berikan ip pada interface yang terhubung ke jaringan, disini interface yang terhubung ke jaringan fastethernet0/0. Maka masukkan perintah seperti gambar dibawah ini :
  2. Kita setting dhcp untuk perangkat yang terhubung ke jaringan seperti gambar dibawah ini.

  3. Buat layanan voip seperti berikut:
    Router(dhcp-config)#telephony-service
    Router(config-telephony)#max-ephone 5
    Router(config-telephony)#max-dn 5
    Router(config-telephony)#ip source-address 192.68.8.1 port 2000
    Router(config-telephony)#auto assign 1 to 4
    Router(config-telephony)#ephone-dn 1
    Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 1.1, changed state to up
    Router(config-ephone-dn)#number 1111
    Router(config-ephone-dn)#ephone-dn 2
    Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 2.1, changed state to up
    Router(config-ephone-dn)#number 2222
    Router(config-ephone-dn)#ephone-dn 3
    Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 3.1, changed state to up
    Router(config-ephone-dn)#number 3333
    Router(config-ephone-dn)#ephone-dn 4
    Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 4.1, changed state to up
    Router(config-ephone-dn)#number 4444
    Router(config-ephone-dn)#ex
5.Konfigurasi pada switch seperti berikut :
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#int range fa0/1-24
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport voice vlan 1
Switch(config-if-range)#ex
Switch(config)#

6.Karena tadi untuk pembagian ip address sudah kita setting dhcp, maka kita masuk ke menu desktop pada pc --> ip configurations --> pilih DHCP.
Setelah laptop dan pc sudah mendapatkan ip address secara dhcp, kita masuk ke tab menu config yang ada di home voip (voip adapter) --> settings --> pada server address : masukkan ip address router yang terhubung ke jaringan.
Keterangan : ip phone mendapat ip address dan nomor secara otomatis, sedangkan analog phone mendapat nomor dari voip adapter.

7. Sekarang kita cek msing-masing perangkat sudah mendapat nomor atau belum.
  1. PC --> Desktop --> IP Comunicator --> lihat nomor dibagian kanan atas (pc sudah mendapat nomor)
  2. Laptop --> Desktop --> IP Communicator --> nomor pada laptop sudah terlihat .
  3. IP Phone --> GUI --> sudah mendapat nomor.
  4. Analog Phone --> GUI --> analog phone juga sudah mendapat nomor.
8.Sekarang kita uji pada simulasi ini, apakah perangkat yang terhubung ke jaringan sudah bisa berkomununikasi.
  • Analog Phone --> GUI --> masukkan nomer yang dituju, misalnya disini yang akan saya tuju pada laptop. Maka nomor yang saya masukkan adalah nomor pada laptop yaitu 4444 dan klik genggam tersebut.

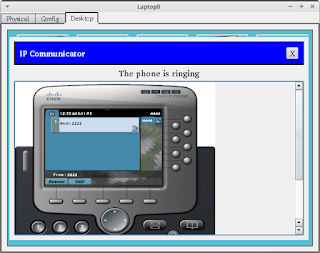

  • Laptop mendapat panggilan dari Analog Phone.
  • Kita coba lagi, IP Phone --> GUI --> 3333 (nomor pada pc) dan pc pun mendapat panggilan dari ip phone
F. Referensi
wikipedia

G.Hasil dan Kesimpulan
Hasil dari simulasi diatas yaitu simulasi membuat layanan voip adalah semua perangkat yang terhubung ke jaringan bisa saling berkomunikasi dengan menggunakan layanan voip. Perangkat yang terhubung pada topologi diatas merupakan router, pc, switch, laptop, ip phone, voip adapter, dan analog phone.

sekian dari saya semoga artikel kali ini bisa bermanfaat bagi pembaca
